Descrição

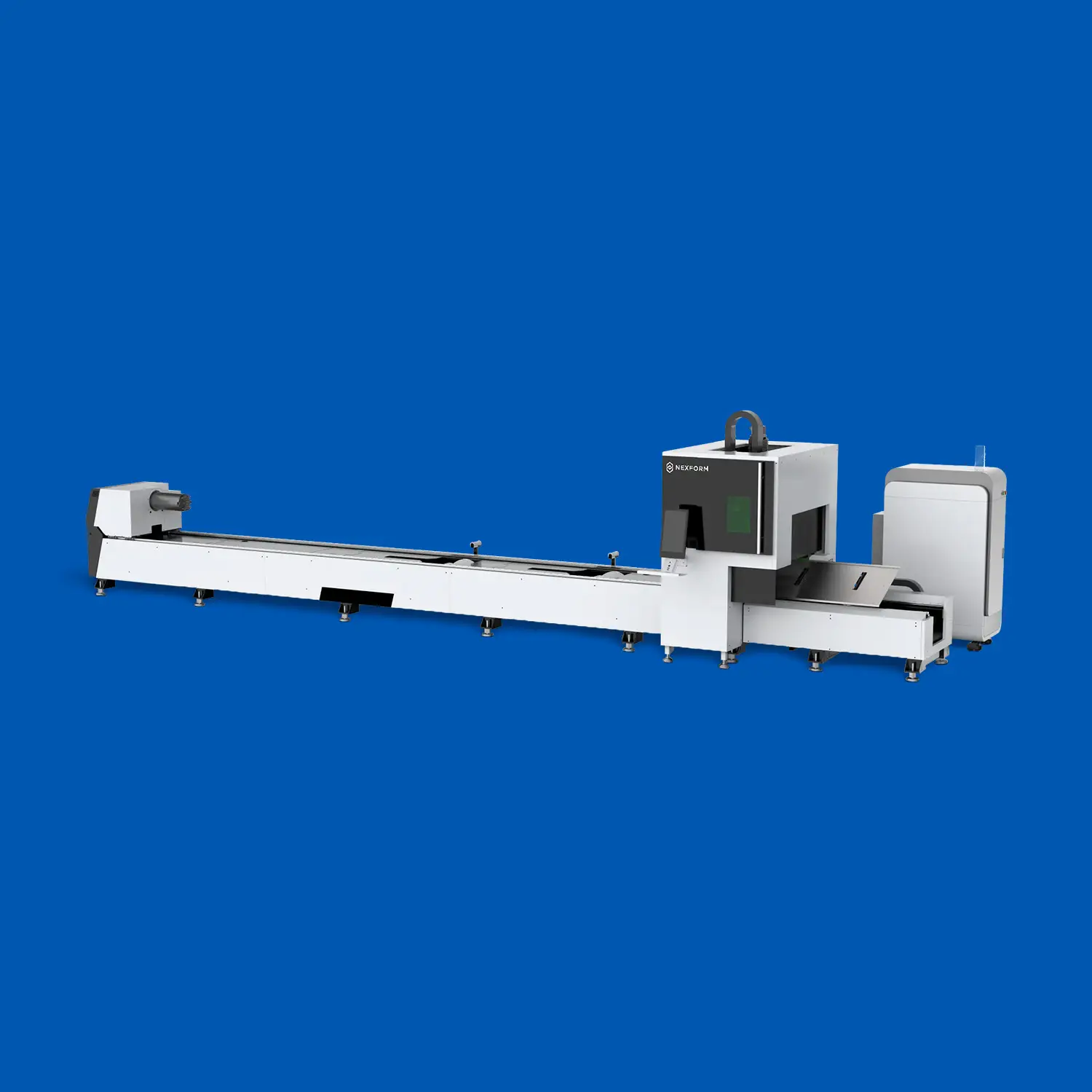

A NEXFORM LFT6024 foi desenvolvida para aumentar a eficiência no corte de tubos e perfis metálicos, concentrando várias operações num único equipamento. Permite executar cortes retos e em bisel até ±45°, reduzindo a necessidade de preparação manual e de operações secundárias antes da montagem ou soldadura.

Com capacidade para tubos até Ø240 mm, comprimentos de alimentação até 6500 mm e carga até 300 kg por tubo, adapta-se a uma ampla variedade de peças e séries de produção. A velocidade de deslocação até 100 m/min, combinada com precisão de posicionamento de ±0,05 mm e repetibilidade de ±0,03 mm, contribui para ciclos mais rápidos, maior consistência dimensional e menor variabilidade entre peças.

Para operações com maior volume, a máquina pode ainda ser complementada com sistemas de carga e descarga, reduzindo intervenção manual e aumentando a autonomia do processo. O resultado é uma solução orientada para mais produtividade, menor tempo de preparação, melhor aproveitamento do material e maior flexibilidade na produção de componentes tubulares.

Especificações Técnicas:

• Modelo: LFT6024
• Tecnologia: Laser de fibra para corte de tubo
• Fonte laser: Raycus
• Potência do laser: 1.5Kw – 6Kw
• Cabeça de corte: Raytools com focagem automática
• Sistema de controlo: CypCut para corte em bisel
• Tubo redondo: Ø20–240 mm
• Tubo quadrado: 20–240 mm
• Formatos compatíveis: Redondo, quadrado, retangular e elíptico
• Comprimento máximo de alimentação: 6500 mm
• Curso X: 500 mm
• Curso Y: 6500 mm
• Curso Z: 400 mm
• Velocidade máxima dos mandris: 100 rpm
• Velocidade de deslocação em vazio: 100 m/min
• Aceleração máxima: 1 G
• Precisão de posicionamento X/Y: ±0,05 mm
• Repetibilidade X/Y: ±0,03 mm
• Carga máxima por tubo: 300 kg
• Cauda mínima em corte reto: 100 mm
• Cauda mínima em corte biselado: 300 mm
• Ângulo máximo de bisel: ±45°
• Lubrificação: Automática a óleo
• Transmissão: Cremalheira e pinhão Taiwan APEX
• Redutor: Motovario
• Guias lineares: DTX
• Servomotores e drivers: Inovance e Leadshine
• Componentes elétricos: CHINT
• Componentes pneumáticos: AirTec
• Refrigeração: Chiller de água Hanli
• Alimentação elétrica: 380 V / 50–60 Hz
• Dimensões: 10 670 × 2 340 × 2 560 mm
• Peso: 5300 kg.
